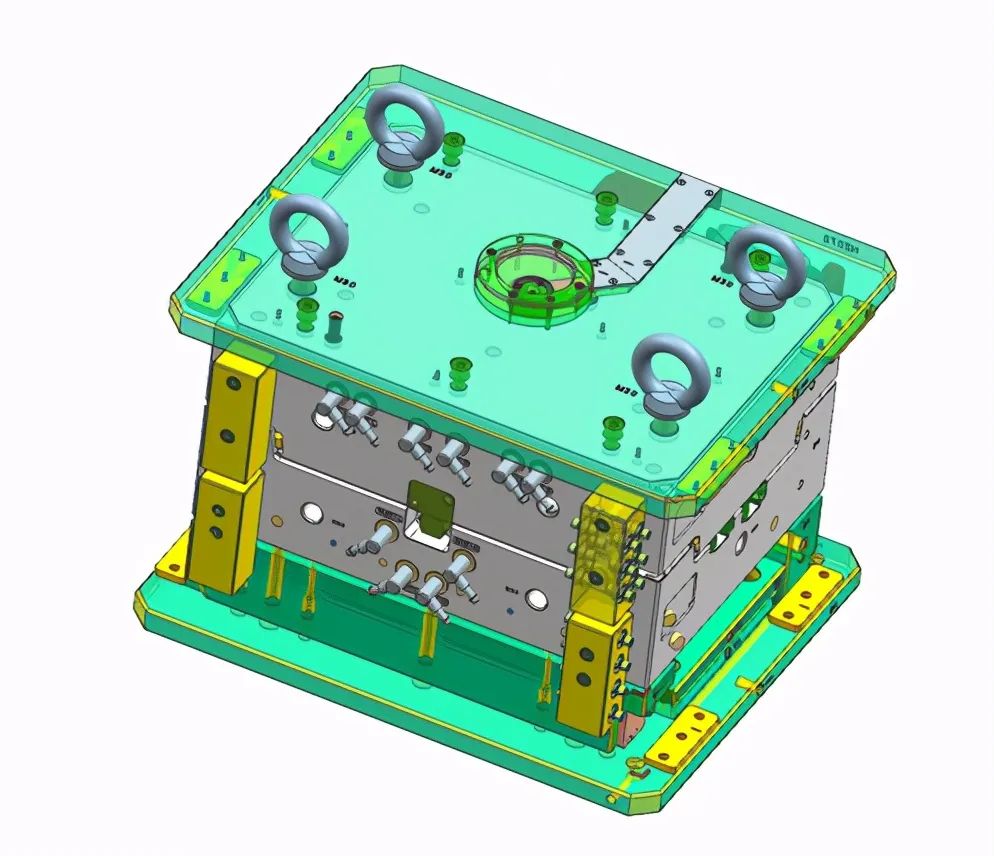

在模具设计中，汽车模具一直以来都是大家认为很难的模具，有的时候拿到一个产品感到无从下手，今天给大家分享一套经典的汽车车灯模具结构， 希望以后大家遇到这类产品，在设计方面能给大家带来一点启发：

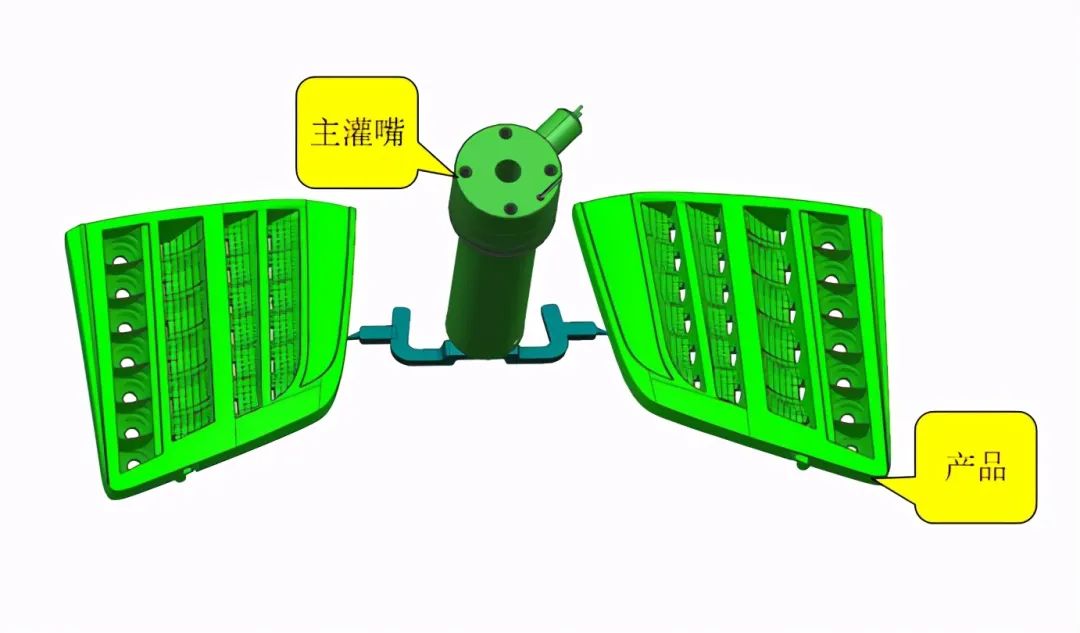

一、 产品进胶方式：产品进胶方式有很多种，有搭底进胶，潜水进胶，直接浇口，牛角进胶，点进胶，细水口转大水口进胶等，本套汽车车灯模具采用热流道转冷流道潜水进胶，如下图所示：

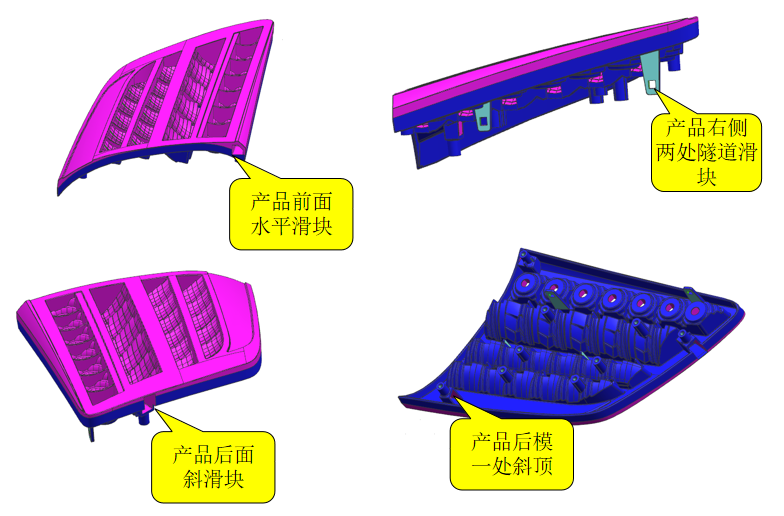

二、 从产品的斜率可以看出产品的前面存在一个水平滑块，产品的后面存在一处斜滑块，产品的右侧面存在两处隧道滑块，后模存在一处斜顶，分析结果如下图所示：

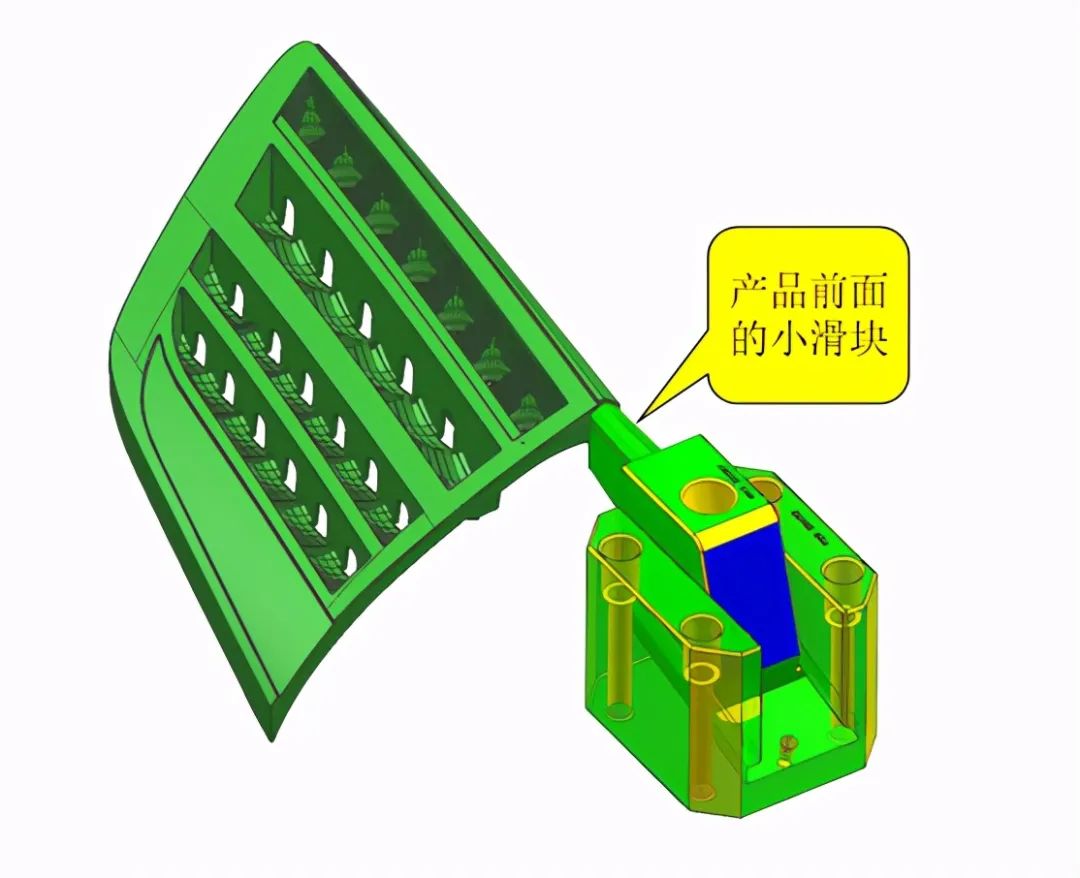

三、产品前面有一处水平滑块，按照普通的滑块设计方式，设计这种小滑块要注意：滑块的强度与工艺，由于行位镶件需要热处理，为了减少应力集中，行位周边需要圆角过渡，如下图所示：

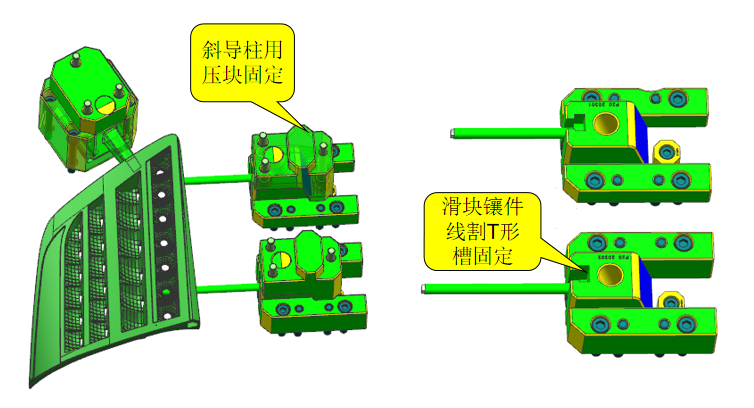

四、产品后面存在一处斜倒扣，右侧面存在两处隧道滑块，为了减少斜导柱配合长度，斜导柱使用压块固定，为了方便加工，隧道滑块利用T形槽固定在行位座上面，方便线割，如下图所示：

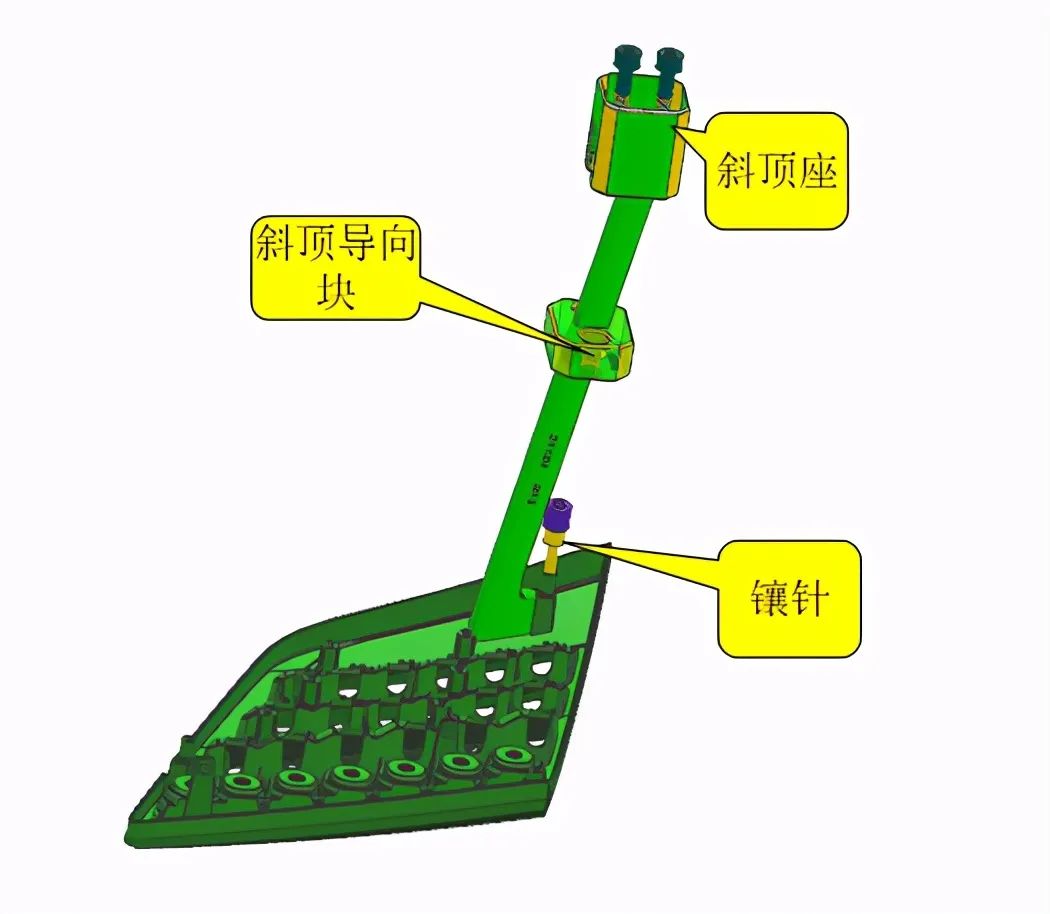

五、后模有一处斜顶，斜顶下面有一处镶针，设计这种斜顶的时候要注意，斜顶不能跟镶针发生干涉，斜顶按照普通的标准设计，如下图所示：
